新乡市盛源输送设备有限公司带您了解管式螺旋输送机的结构组成与关键部件

管式螺旋输送机（又称管状螺旋输送机）是一种利用旋转螺旋叶片推动物料沿固定机壳内运动的连续输送设备。

其结构组成与关键部件如下：

1. 螺旋轴

核心部件，由轴体和螺旋叶片焊接而成。

叶片类型：根据物料特性分为实体面型（适用于粉状物料）、带式面型（适用于块状物料）、叶片面型（适用于粘性物料）等。

耐磨改进：输送水泥等磨琢性物料时，叶片外周包覆非金属耐磨材料，减少磨损和焊接频率。

2. 机壳

采用无缝钢管制作，端部通过法兰连接，确保密封性，防止粉尘泄漏。

防伸缩设计：在环境温差大或输送距离长时，需采取措施防止机壳因热胀冷缩损坏。

3. 轴承系统

头部/尾部轴承：移至壳体外，便于维护，采用滑动轴承并配备防尘密封装置。

中间吊挂轴承：长机身输送机需设置，减少螺旋轴挠度。新型设备采用悬挂式中间吊轴承架，增大物料通过空间，降低阻力。

轴瓦材料：粉末冶金（通用）、毛毡（输送水泥）、自润滑材料（免维护）等。

4. 驱动装置

由电机、减速器和联轴器组成，部分型号配备止退结构专用减速器，适应大倾角输送。

传动方式：禁止使用三角带或链条传动，以避免打滑或断裂。

5. 进出料口

进料口可配备刚性叶轮喂料器等均匀供料装置，防止超载。

出料口可加装反旋向叶片或防堵活门，防止端部堵料。

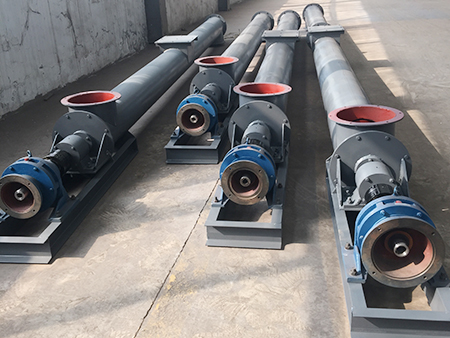

管式螺旋输送机
